想象一下，你是一名飞行员，试图在城市中心的一条短跑道上降落一架200多英尺长的商用飞机，而且是在深夜和浓雾中。你将严重依赖无线电探测和测距(雷达)技术来安全引导和降落飞机。雷达系统使用电磁技术来探测和定位目标物体，如飞机、导弹、船舶、航天器、车辆、地标、人和自然环境。
用于监视的地面雷达
商业航空旅行的增长、先进的导弹技术和越来越多的无人机采用继续推动多功能机载、地面、海军和空间雷达架构的需求。频率、带宽和分辨率等方面不断增加，而平台却不断缩小。世界各地的整车厂正在转向供应商，以满足这些要求，减少尺寸和重量，同时提高可靠性，以适应坚固的应用环境。这一切都从雷达分系统组件和模块开始。
什么是收发模块?
发射接收模块(trm)是有源电子扫描阵列或AESA雷达的构建模块，占规范化系统生产成本的33%以上。trm用于所有雷达波段，可以在空中、地面和边境监视应用中找到。传统的TRM制造使用芯片和线键组装爱游戏捕鱼游戏工艺，需要专门的机器和熟练的人力资源。此外，trm还受制于ITAR法规，这使得oem的出口机会更加困难。
AESA雷达中的每个TRM都像一个迷你固态雷达，连接到一个基本天线。主要是将发射信号的输出功率提高到其最终的辐射功率，建立接收的系统噪声图，并提供波束转向控制。
基于该应用，AESA雷达可以由10-100,000 trm组成。因此，即使其中一些trm失败，AESA雷达的整体功能不会受到影响，其性能只会轻微下降，这是雷达可靠性的主要原因。
trm提供电子控制光束和控制辐射功率的能力。收发模块的主要功能有:
- 放大射频传输
- 放大射频接收
- 在发射和接收模式下，调节射频信号的相位和振幅
- 与雷达电子接口控制波束和控制功率
- 提供传输和接收隔离
设计x波段收发模块的挑战是什么?
雷达的应用，其频率和功率要求决定了需要什么样的trm。
工作频率在8到12 GHz之间的AESA雷达是x波段雷达。x波段较短的波长允许从高分辨率成像雷达获得更高分辨率的图像，用于目标识别和辨别。
在设计x波段TRM时，需要:
- 确保一定的功率输出(由雷达的功率需求决定):与传统的基于gaas的方法相比，基于gan的功率放大器MMIC以其更好的功率输出而闻名。
- 在天线孔径控制的理想形状因子下实现设计。与无连接器模块相比，基于连接器的trm具有更高的外形系数和重量。
- 通过降低系统温度和噪声值来达到一致的性能和合格。
- 高可靠性和可用性设计。TRM的关键部件受制于ITAR法规，这使得oem的出口机会更加困难。因此使用非itar BOM的设计是至关重要的。
- 确保低的开发和系列生产成本。例如，传统的TRM制造使用芯片和线键组装工艺，需要专门的机器和爱游戏捕鱼游戏熟练的人力资源，因此比表面贴装技术成本更高。
Cyient的x波段雷达收发模块
考虑到制造的复杂性和爱游戏捕鱼游戏出口控制法规，目前市场上可用的标准trm非常昂贵。Cyient X-Band TRM采用COTS设计方法，实现了生产过程自动化，与行业标准TRM相比，成本降低了30%。Cyient X-Band TRM还采用了混合PCB技术和非itar组件，使原始设备制造商能够行使补偿义务。

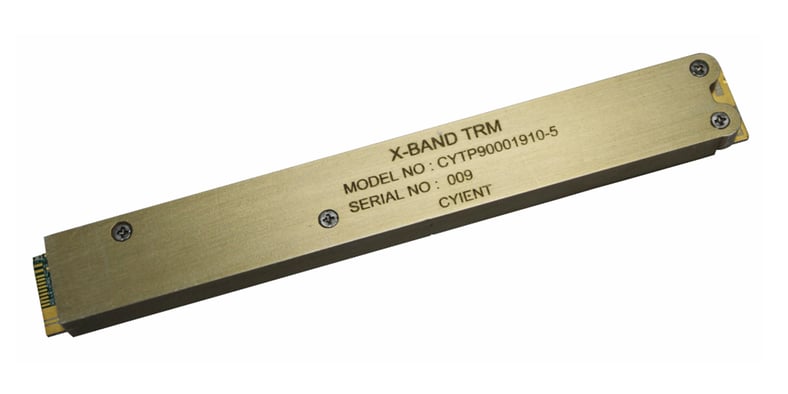

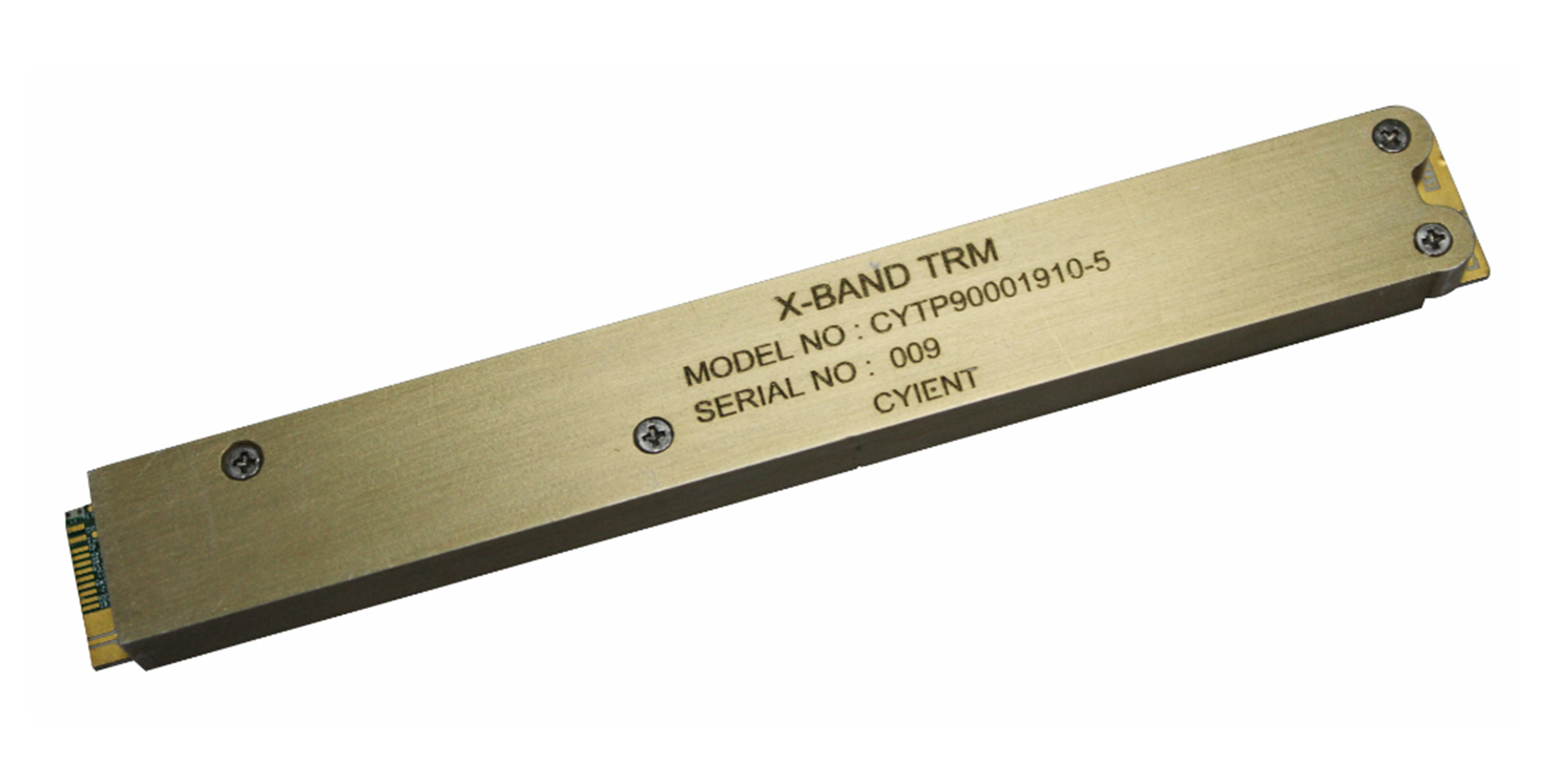

重量轻、成本低的Cyient X-Band TRM
重量减轻20%，Cyient X-Band TRM提供:
- 3.5 dB噪声图
- 6位相位控制
- 5位振幅控制
- 数字控制
- Connector-less设计
- 重量:20克
